Cấu tạo và nguyên lý họat động của máy thủy bình
Máy thủy bình là gì?
Máy thủy bình là thiết bị trắc địa chuyên dùng để xác định chênh lệch cao độ giữa các điểm trên mặt đất. Thiết bị này thường được sử dụng trong xây dựng, san lấp mặt bằng, thi công đường giao thông, nhà xưởng, cầu cống, thủy lợi và nhiều công trình hạ tầng khác.
Hiểu một cách đơn giản, máy thủy bình giúp người dùng biết được điểm nào cao hơn, điểm nào thấp hơn và mức chênh cao giữa các điểm là bao nhiêu. Nhờ đó, kỹ sư hoặc đội thi công có thể kiểm soát cao độ công trình chính xác hơn, hạn chế sai lệch trong quá trình thi công.
Trong thực tế, máy thủy bình thường được sử dụng kết hợp với chân máy và mia thủy bình. Người đo sẽ đặt máy tại vị trí phù hợp, cân bằng máy, ngắm vào mia và đọc số để tính toán chênh cao giữa các điểm cần đo.
Vì sao máy thủy bình quan trọng trong xây dựng và trắc địa?
Trong thi công xây dựng, cao độ là yếu tố rất quan trọng. Chỉ cần sai lệch nhỏ về cao độ cũng có thể ảnh hưởng đến nền móng, sàn bê tông, hệ thống thoát nước, độ dốc mặt đường hoặc chất lượng nghiệm thu công trình.
Máy thủy bình giúp giải quyết các công việc như:
- Đo cao độ nền móng.
- Truyền cao độ từ mốc chuẩn ra công trình.
- Kiểm tra độ phẳng của sàn, nền, mặt bằng.
- Kiểm tra độ dốc trong thi công đường, rãnh thoát nước.
- Hỗ trợ san lấp mặt bằng.
- Kiểm tra cao độ khi nghiệm thu công trình.
Nhờ khả năng đo ổn định, dễ sử dụng và chi phí đầu tư hợp lý, máy thủy bình là một trong những thiết bị trắc địa phổ biến nhất tại các công trường hiện nay.

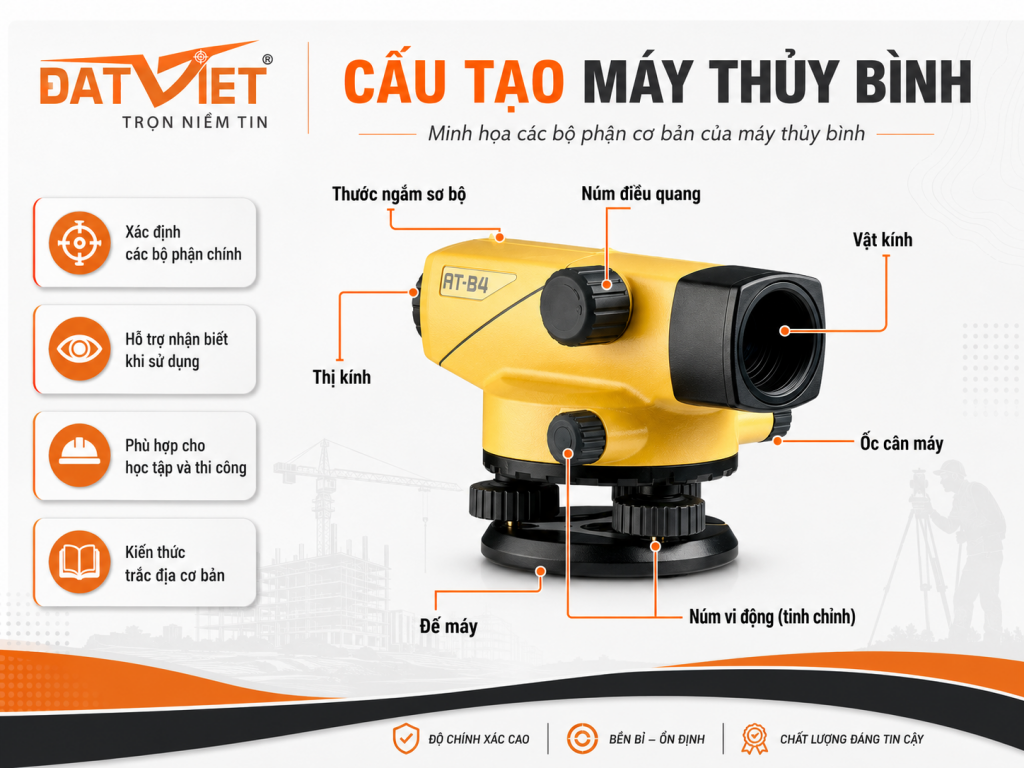

Cấu tạo cơ bản của máy thủy bình
Máy thủy bình có thiết kế khá gọn, nhưng bên trong gồm nhiều bộ phận quan trọng giúp thiết bị hoạt động chính xác. Dưới đây là các bộ phận cơ bản thường có trên một máy thủy bình tự động.
Ống kính máy thủy bình
Ống kính là bộ phận dùng để quan sát mia thủy bình từ xa. Khi nhìn qua ống kính, người dùng có thể thấy hình ảnh mia và các vạch chỉ chữ thập bên trong máy để đọc số.
Độ phóng đại của ống kính thường gặp là 24X, 28X hoặc 32X. Độ phóng đại càng lớn thì khả năng quan sát ở khoảng cách xa càng rõ. Tuy nhiên, tùy nhu cầu sử dụng mà người dùng nên chọn mức phóng đại phù hợp.
Ví dụ:
- Máy thủy bình 24X phù hợp với công trình dân dụng, nhà ở, công việc đo cơ bản.
- Máy thủy bình 28X phù hợp với công trình xây dựng, san nền, nhà xưởng.
- Máy thủy bình 32X phù hợp với công trình rộng, khoảng cách đo xa hơn hoặc yêu cầu quan sát rõ hơn.
Thị kính và vật kính
Trong hệ thống ống kính của máy thủy bình có hai phần quan trọng là thị kính và vật kính.
Thị kính là phần người dùng đặt mắt để quan sát. Bộ phận này thường có vòng chỉnh nét chữ thập, giúp người đo nhìn rõ các vạch ngắm bên trong máy.
Vật kính là phần hướng về phía mia thủy bình. Vật kính có nhiệm vụ thu hình ảnh của mia và truyền qua hệ thống quang học để người dùng quan sát.
Nếu thị kính hoặc vật kính bị mờ, bám bụi, trầy xước, việc đọc mia có thể khó khăn và ảnh hưởng đến độ chính xác khi đo.
Bộ cân bằng tự động
Bộ cân bằng tự động là một trong những bộ phận quan trọng nhất của máy thủy bình hiện đại. Sau khi người dùng cân sơ bộ bằng bọt thủy, bộ cân bằng tự động sẽ giúp ổn định đường ngắm nằm ngang.
Nhờ bộ phận này, máy có thể tự điều chỉnh trong một phạm vi nhất định, giúp quá trình đo nhanh hơn và hạn chế sai số do máy chưa được cân hoàn toàn chính xác.
Đây cũng là lý do phần lớn máy thủy bình hiện nay được gọi là máy thủy bình tự động.
Bọt thủy tròn
Bọt thủy tròn giúp người dùng cân bằng máy trước khi đo. Khi đặt máy lên chân, người dùng sẽ xoay các ốc cân để đưa bọt thủy vào giữa vòng tròn.
Nếu bọt thủy chưa nằm đúng vị trí trung tâm, máy có thể bị nghiêng, khiến kết quả đo không chính xác. Vì vậy, cân bọt thủy là thao tác bắt buộc trước khi sử dụng máy thủy bình.
Ốc cân máy
Máy thủy bình thường có ba ốc cân nằm ở phần đế máy. Người dùng xoay các ốc này để điều chỉnh độ nghiêng của máy cho đến khi bọt thủy nằm chính giữa.
Thao tác cân máy cần thực hiện nhẹ nhàng, từ từ. Không nên vặn quá mạnh vì có thể làm máy bị lệch hoặc ảnh hưởng đến độ ổn định của thiết bị.
Núm điều quang
Núm điều quang hay núm chỉnh nét dùng để làm rõ hình ảnh mia khi quan sát qua ống kính. Tùy khoảng cách từ máy đến mia, người dùng sẽ xoay núm điều quang để hình ảnh sắc nét hơn.
Nếu không chỉnh nét đúng, người đo có thể đọc nhầm số trên mia, đặc biệt khi đo ở khoảng cách xa hoặc trong điều kiện ánh sáng không thuận lợi.
Bàn độ ngang
Một số máy thủy bình có bàn độ ngang giúp người dùng xác định hoặc chuyển hướng góc theo phương ngang. Tuy đây không phải chức năng chính như ở máy kinh vĩ hay máy toàn đạc, nhưng vẫn hỗ trợ trong một số công việc đo đạc đơn giản.
Đế máy
Đế máy là phần tiếp xúc với chân máy. Bộ phận này giúp cố định máy thủy bình trên chân máy trong quá trình đo. Khi lắp máy, người dùng cần siết vít chân máy vừa đủ chắc để tránh rung lắc, nhưng không nên siết quá mạnh gây khó tháo lắp.
Chân máy và mia thủy bình
Ngoài thân máy, để sử dụng máy thủy bình cần có thêm chân máy và mia thủy bình.
Chân máy giúp đặt máy ở vị trí ổn định, hạn chế rung lắc khi đo.
Mia thủy bình là thước đo chuyên dụng có vạch chia rõ ràng, dùng để đọc số cao độ. Mia thường được đặt thẳng đứng tại các điểm cần đo.
Một bộ máy thủy bình hoàn chỉnh thường gồm: thân máy, hộp máy, chân máy, mia, dụng cụ chỉnh máy và phiếu bảo hành tùy theo từng đơn vị cung cấp.

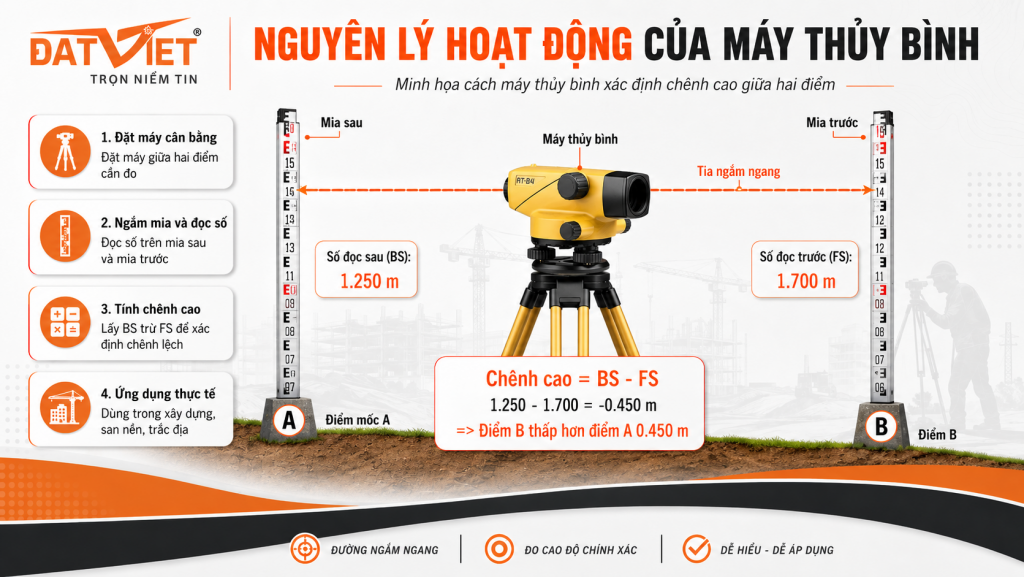

Nguyên lý hoạt động của máy thủy bình
Nguyên lý hoạt động của máy thủy bình dựa trên việc tạo ra một đường ngắm nằm ngang. Khi máy đã được cân bằng, người dùng ngắm qua ống kính vào mia đặt tại các điểm cần đo. Từ số đọc trên mia, có thể tính được chênh lệch cao độ giữa các điểm.
Nói cách khác, máy thủy bình không trực tiếp “đo chiều cao” của một điểm, mà giúp người dùng xác định sự chênh lệch độ cao thông qua số đọc trên mia.
Cách máy thủy bình xác định chênh cao
Trong quá trình đo, người dùng thường đặt máy ở vị trí giữa hai điểm cần xác định chênh cao. Sau đó thực hiện:
- Đặt mia tại điểm đã biết cao độ hoặc điểm mốc.
- Ngắm máy vào mia và đọc số sau.
- Đặt mia tại điểm cần xác định cao độ.
- Ngắm máy vào mia và đọc số trước.
- Lấy số đọc sau trừ số đọc trước để tính chênh cao.
Công thức cơ bản:
Chênh cao = Số đọc sau – Số đọc trước
Nếu kết quả dương, điểm sau có thể cao hơn hoặc tùy cách bố trí điểm đo. Nếu kết quả âm, điểm cần đo thấp hơn so với điểm mốc. Trong thực tế, kỹ thuật viên sẽ dựa vào quy trình đo cụ thể để tính cao độ chính xác.
Ví dụ đơn giản về nguyên lý đo cao độ
Giả sử cần xác định cao độ điểm B so với điểm A.
- Đặt máy thủy bình ở vị trí phù hợp.
- Đặt mia tại điểm A, đọc được số: 1.250m.
- Đặt mia tại điểm B, đọc được số: 1.700m.
Chênh cao giữa hai điểm:
1.250 – 1.700 = -0.450m
Điều này có nghĩa là điểm B thấp hơn điểm A 0.450m, nếu điểm A là mốc tham chiếu ban đầu.
Ví dụ này cho thấy máy thủy bình giúp người dùng xác định chênh lệch cao độ một cách đơn giản, nhanh chóng và dễ kiểm tra.
Quy trình sử dụng máy thủy bình cơ bản
Để máy thủy bình hoạt động chính xác, người dùng cần thao tác đúng quy trình. Dưới đây là các bước cơ bản:
Bước 1: Chọn vị trí đặt máy
Nên chọn vị trí đặt máy bằng phẳng, chắc chắn, ít rung động và có thể quan sát được các điểm cần đo. Nếu đo giữa hai điểm, nên đặt máy ở vị trí tương đối cân bằng khoảng cách để hạn chế sai số.
Bước 2: Lắp máy lên chân máy
Mở chân máy, điều chỉnh chiều cao phù hợp, sau đó đặt máy lên đầu chân và siết vít cố định. Chân máy cần được cắm chắc xuống nền để tránh rung lắc.
Bước 3: Cân bằng máy
Sử dụng ba ốc cân để đưa bọt thủy vào chính giữa vòng tròn. Đây là bước rất quan trọng, ảnh hưởng trực tiếp đến kết quả đo.
Bước 4: Chỉnh nét ống kính
Người dùng nhìn qua thị kính, chỉnh rõ chữ thập, sau đó ngắm vào mia và xoay núm điều quang để hình ảnh mia rõ nét.
Bước 5: Đọc số trên mia
Khi hình ảnh mia đã rõ, đọc số tại vị trí chỉ giữa của lưới chữ thập. Cần đọc cẩn thận, tránh nhầm đơn vị hoặc nhầm vạch chia trên mia.
Bước 6: Ghi số liệu và tính toán
Ghi lại số đọc sau, số đọc trước rồi tính chênh cao theo công thức. Với công trình lớn, nên ghi sổ đo rõ ràng để thuận tiện kiểm tra và nghiệm thu.
Các loại máy thủy bình phổ biến hiện nay
Hiện nay, máy thủy bình được chia thành nhiều loại khác nhau. Trong đó phổ biến nhất là máy thủy bình tự động và máy thủy bình điện tử.
Máy thủy bình tự động
Máy thủy bình tự động là loại được sử dụng rộng rãi nhất. Thiết bị có bộ cân bằng tự động, người dùng quan sát mia bằng mắt và đọc số thủ công.
Ưu điểm của máy thủy bình tự động là dễ sử dụng, bền, ít phụ thuộc vào pin, chi phí hợp lý và phù hợp với nhiều công trình xây dựng thông thường.
Máy thủy bình điện tử
Máy thủy bình điện tử là dòng cao cấp hơn, có khả năng đọc mia mã vạch và xử lý dữ liệu tự động. Dòng máy này giúp giảm sai số do đọc số bằng mắt, phù hợp với công trình yêu cầu độ chính xác cao hoặc khối lượng đo lớn.
Tuy nhiên, chi phí đầu tư máy thủy bình điện tử thường cao hơn so với máy thủy bình tự động.
Ứng dụng thực tế của máy thủy bình
Máy thủy bình được ứng dụng trong nhiều lĩnh vực khác nhau, đặc biệt là xây dựng và trắc địa.
Một số ứng dụng phổ biến gồm:
- Đo cao độ móng công trình.
- Kiểm tra cao độ sàn bê tông.
- Truyền cốt cao độ trong nhà cao tầng.
- San lấp mặt bằng.
- Thi công đường giao thông.
- Thi công hệ thống thoát nước.
- Kiểm tra độ dốc nền, đường, sân bãi.
- Hỗ trợ nghiệm thu công trình.
Với các công việc cần kiểm soát cao độ, máy thủy bình giúp tiết kiệm thời gian, giảm sai số và nâng cao hiệu quả thi công.
Những lỗi thường gặp khi sử dụng máy thủy bình
Dù máy thủy bình khá dễ sử dụng, người mới vẫn có thể gặp một số lỗi phổ biến như:
- Chưa cân bọt thủy chính xác.
- Chân máy đặt không chắc chắn.
- Mia không được dựng thẳng.
- Đọc nhầm số trên mia.
- Không chỉnh nét rõ trước khi đọc.
- Máy bị lệch chuẩn nhưng chưa được kiểm tra.
- Đo trong điều kiện rung lắc hoặc gió mạnh.
- Không ghi số liệu cẩn thận.
Để hạn chế sai số, người dùng nên kiểm tra máy trước khi đo, thao tác đúng quy trình và hiệu chuẩn định kỳ nếu sử dụng thường xuyên.
Khi nào cần kiểm định hoặc hiệu chuẩn máy thủy bình?
Máy thủy bình nên được kiểm định hoặc hiệu chuẩn trong các trường hợp sau:
- Máy sử dụng trong thời gian dài.
- Máy bị rơi, va đập hoặc rung lắc mạnh.
- Kết quả đo có dấu hiệu sai lệch.
- Trước khi đưa máy vào công trình quan trọng.
- Sau thời gian dài không sử dụng.
- Theo yêu cầu nghiệm thu hoặc quản lý chất lượng công trình.
Việc kiểm định giúp đảm bảo máy hoạt động đúng tiêu chuẩn, hạn chế rủi ro sai số trong thi công.
Nên chọn máy thủy bình như thế nào?
Khi chọn mua máy thủy bình, người dùng nên quan tâm đến các yếu tố sau:
- Nhu cầu sử dụng thực tế.
- Độ phóng đại ống kính.
- Độ chính xác của máy.
- Thương hiệu sản xuất.
- Khả năng chống bụi, chống nước.
- Phụ kiện đi kèm.
- Chính sách bảo hành.
- Đơn vị cung cấp có hỗ trợ kỹ thuật hay không.
Nếu sử dụng cho công trình dân dụng, nhà ở hoặc san nền cơ bản, có thể chọn máy thủy bình tự động 24X hoặc 28X. Nếu dùng cho công trình lớn hơn, khoảng cách đo xa hơn, nên chọn máy 32X hoặc các dòng có độ chính xác cao hơn.
Mua máy thủy bình chính hãng ở đâu?
Để mua máy thủy bình chính hãng, khách hàng nên lựa chọn đơn vị cung cấp thiết bị trắc địa uy tín, có thông tin rõ ràng, có chính sách bảo hành và hỗ trợ kỹ thuật sau bán hàng.
Tại Trắc Địa Đất Việt, khách hàng có thể tham khảo nhiều dòng máy thủy bình phù hợp với nhu cầu đo đạc, thi công và kiểm tra cao độ công trình. Đơn vị cung cấp đa dạng thiết bị trắc địa, phụ kiện đi kèm và hỗ trợ tư vấn lựa chọn sản phẩm theo từng nhu cầu thực tế.
Nếu bạn chưa biết nên chọn máy thủy bình nào, hãy liên hệ Trắc Địa Đất Việt để được tư vấn chi tiết và nhận báo giá phù hợp.
Hotline/Zalo: 0835 880 099
Website: tracdiadatviet.vn
Địa chỉ: 28 Tố Hữu, Phường Đại Mỗ, TP Hà Nội
Kết luận
Máy thủy bình là thiết bị quan trọng trong xây dựng và trắc địa, dùng để đo chênh cao, truyền cao độ, kiểm tra mặt phẳng và hỗ trợ thi công công trình. Về cơ bản, máy hoạt động dựa trên nguyên lý tạo đường ngắm nằm ngang, kết hợp với mia thủy bình để xác định chênh lệch cao độ giữa các điểm.
Việc hiểu rõ máy thủy bình là gì, cấu tạo và nguyên lý hoạt động sẽ giúp người dùng sử dụng thiết bị hiệu quả hơn, hạn chế sai số và lựa chọn được dòng máy phù hợp với nhu cầu công việc.
